外観・動作モード |
|
WCU-C13u
920MHz無線モジュール
※シールド板は実装されません
|
EXT-C13/26u＋WCU-C13u
標準ピッチ拡張基板実装時
※シールド板は実装されません
|
WCU-CXMARM
拡張マザーボードに接続
Mode端子をジャンパーピンで設定
USB－シリアル変換ICを通してPCと接続
|
WCU-C13uは、超小型の920MHz帯無線モジュールです。
モード設定用入力ピン（Mode1、Mode2、ModeS）により動作モードが変わります。 ＜シリアル通信透過モードを追加しました＞
標準ピッチ拡張基板に実装したときの配線と動作モード例を示します。
|
◆ シリアル通信・設定モード
外部ＣＰＵやＰＣからシリアルコマンドで通信
パラメータ設定時にも使用
|
◆ シリアル通信・透過モード
シリアル入力をそのまま転送するモード
（パラメータ設定は左の設定モードを使用）
|
◆ 8ポートI/O入力モード
I/O入力値（H/L）を送信
インターバルタイマ、またはポートの入力変化による送信
|
◆ 4ポートI/O入力、4ポート＋Vcc A/D入力モード
I/O入力値（H/L）とA/D入力値（12bit）を送信
インターバルタイマ、またはポートの入力変化による送信
|
◆ 4ポートI/O入力、4ポート出力モード
I/O入力値（H/L）を送信、受信したポート値を出力
インターバルタイマ、またはポートの入力変化による送信
|
◆ 8ポートI/O出力モード
インターバルタイマ、またはポートの入力変化を受信して出力
コマンドによるI/Oデータも受信して出力
|
※スリープ時の電流を極力下げるためにモード入力ピンのプルアップ・プルダウンは行っていません。
モード入力ピンはH/Lどちらかに固定する必要があります。
I/O入力ピンは、デフォルト時プルアップになっています。
|
|
|
|
シリアルコマンド |
|
| No. |
コマンド |
内 容 |
使用例 |
応答例 |
初期値 |
| |
ID設定コマンド |
|
|
|
|
| 1 |
SGI |
グループIDの設定 0000～FFFF |
SGI123F CR+LF |
sgi123F OK CR+LF |
1310 |
| 2 |
RGI |
グループIDの読出し |
RGI CR+LF |
123Fh (grID) CR+LF |
|
| 3 |
SMI |
自分のID設定 0000～FFFF |
SMIF00A CR+LF |
smiF00A OK CR+LF |
0001 |
| 4 |
RMI |
自分のID読出し |
RMI CR+LF |
F00Ah (myID) CR+LF |
|
| 5 |
SDI |
宛先IDの設定※ 0000～FFFF |
SDI0513 CR+LF |
sd0513 iOK CR+LF |
0001 |
| 6 |
RDI |
宛先IDの読出し |
RDI CR+LF |
0513h (dsID) CR+LF |
|
| |
|
|
|
|
|
| |
送信コマンド |
|
|
|
|
| 7 |
TXD |
標準送信（宛先IDを設定） |
TXD000A112233 CR+LF |
txdOK CR+LF |
|
| 8 |
TXE |
簡易送信（宛先IDはSDIによる） |
TXE112233 CR+LF |
txeOK CR+LF |
|
| 9 |
TXC |
文字列送信（宛先IDを設定） |
TXCFF01k2denshi CR+LF |
txcOK CR+LF |
|
| 10 |
TXS |
簡易文字列送信（宛先IDはSDIによる） |
TXSk2denshi CR+LF |
txsOK CR+LF |
|
| 11 |
TXI |
I/Oポート出力送信（宛先IDを設定） |
TXI123408 CR+LF |
txiOK CR+LF |
|
| |
|
|
|
|
|
| |
他設定コマンド |
|
|
|
|
| 12 |
SCH |
チャネル設定 01～4B（01～75ch） |
SCH3B CR+LF |
sch3B OK CR+LF |
26 |
| 13 |
RCH |
チャネル読出し |
RCH CR+LF |
3Bh (59ch) CR+LF |
|
| 14 |
SPW |
送信出力設定 |
SPW01 CR+LF |
spw01 OK CR+LF |
04 |
| 15 |
RPW |
送信出力読出し |
RPW CR+L |
02h (0dBm) CR+LF |
|
| 16 |
SRM |
無線通信モード設定 |
SRM07 CR+LF |
srm07 OK CR+LF |
07 |
| 17 |
RRM |
無線通信モード読出し |
RRM CR+LF |
07h (75kbps) CR+LF |
|
| 18 |
SSM |
シリアル通信モード設定 |
SSM03 CR+LF |
ssm03 OK CR+LF |
07 |
| 19 |
RSM |
シリアル通信モード読出し |
RSM CR+LF |
05h (38400baud) CR+LF |
|
| 20 |
STT |
透過モード時間設定 |
STT00 CR+LF |
stt00 OK CR+LF |
00 |
| 21 |
RTT |
透過モード時間読出し |
RTT CR+LF |
00h s/100(CRLF) CR+LF |
|
| |
|
|
|
|
|
| |
I/O入力モード時 |
|
|
|
|
| 22 |
SIT |
インターバルタイマ設定 |
SIT01sc CR+LF |
sit01sc OK CR+LF |
01sc |
| 23 |
RIT |
インターバルタイマ読出し |
RIT CR+LF |
01h (1x1sec) CR+LF |
|
| 24 |
SRC |
リトライカウント設定 （ポート入力送信のみ） |
SRC01 CR+LF |
src01 OK CR+LF |
00 |
| 25 |
RRC |
リトライカウント読出し |
RRC CR+LF |
01h (retry count) CR+LF |
|
| 26 |
SIM |
インプットモード設定 |
SIM00 CR+LF |
sim00 OK CR+LF |
01 |
| 27 |
RIM |
インプットモード読出し |
RIM CR+LF |
00h (no pull) |
|
| 28 |
SOM |
アウトプットモード設定 |
SOM01 CR+LF |
som01 OK CR+LF |
00 |
| 29 |
ROM |
アウトプットモード読出し |
ROM CR+LF |
01h (reverse) |
|
| |
|
|
|
|
|
| |
特殊コマンド |
|
|
|
|
| 30 |
RFV |
ファームウェアバージョン表示 |
RFV CR+LF |
1.91 (Firm ver) CR+LF |
|
| 31 |
RIF |
各種設定読出し |
RIF CR+LF |
設定一覧表示 |
|
| 32 |
reset |
リセット（小文字のみ対応） |
reset CR+LF |
resetOK CR+LF |
|
| 33 |
? |
ヘルプ |
? CR+LF |
コマンド簡易表示 |
|
| 34 |
sleep |
スリープ（小文字のみ対応） |
sleep CR+LF |
sleepOK CR+LF |
|
| 35 |
00h～FFh |
スリープ後の起動（ポート入力の変化で起動） |
0（CR+LF 無し） |
wake CR+LF |
|
| 36 |
iniset |
パラメータ初期化（小文字のみ対応） |
iniset CR+LF |
inisetOK CR+LF |
|
|
|
|
|
送受信例 |
|
送信・受信は、グループIDが合っていないと行えません。
また、宛先IDと受信側のIDが合っていないと出力されません。
ただし、宛先IDがFFFFの場合は、全てのIDで受信されます。
自己IDがFFFFの場合は、全ての宛先IDを受信します。
|
送信 TXDFFFF11223344 CR+LF
（宛先IDFFFFにデータ11223344を送信）
受信 1310:0001>FFFF:D:11223344:EC CR+LF
（グループID1310、送信元ID0001から宛先IDFFFFのデータ11223344を受信 RSSI値はEC）
※データは2バイト毎のascii 11の場合は、31h31hとなる
送信 TXC0002k2-denshi.com CR+LF
（宛先ID0002にキャラクタデータk2-denshi.comを送信）
受信 1310:0001>0002:C:k2-denshi.com:BA CR+LF
（グループID1310、送信元ID0001から宛先ID0002のキャラクタデータk2-denshi.comを受信 RSSI値はBA）
※データは1バイト毎のバイナリ ただし、CR、LFを除く
送信 TXI3344F1 CR+LF または、I/O入力モードによる送信
（宛先ID3344にポートデータF1を送信）
受信 1111:12AB>3344:I:F1:CC CR+LF
（グループID1111、送信元ID12ABから宛先ID3344のポートデータF1を受信 RSSI値はCC）
送信 I/O＋A/Dモードによる送信
受信 2222:5501>2000:M:FF:0111,0222,0333,0444,0555:EE CR+LF
（グループID2222、送信元ID5501から宛先ID2000のポートデータFFを受信
同時に、A/Dデータ0111,0222,0333,0444,0555も受信 RSSI値はEE）
A/Dデータは、12bit（0000～0FFF）リファレンス電圧4.3V
ch0～3＋電源電圧（Vref4.3Vのため電源電圧が変動しても測定可能）
A/Dの入力は、電源電圧以下の範囲
RSSIは、符号付き1バイト数値
|
シリアル通信・透過モード （ファームウェア Ver.2.21 以上で対応）
シリアル通信・透過モードの送信は、CR+LFの入力、またはシリアルデータ入力後の設定時間を経過することで行えます。
透過時間の設定項目で設定できます。 （00h：CR+LF、10h～FFh：160ms～2550ms）
CR+LF入力設定時
送信データ k2-denshi.com CR+LF
受信データ k2-denshi.com CR+LF
透過時間設定時
送信データ ケイツー電子
受信データ ケイツー電子
IDや受信レベルなどの付加データは無く、基本的にシリアルデータをそのまま転送するモードです。
有線シリアル通信を簡単に無線化することができます。
（通信の内容によりできない場合もあります）
|
|
|
|
|
Node-REDによる設定・テスト |
|

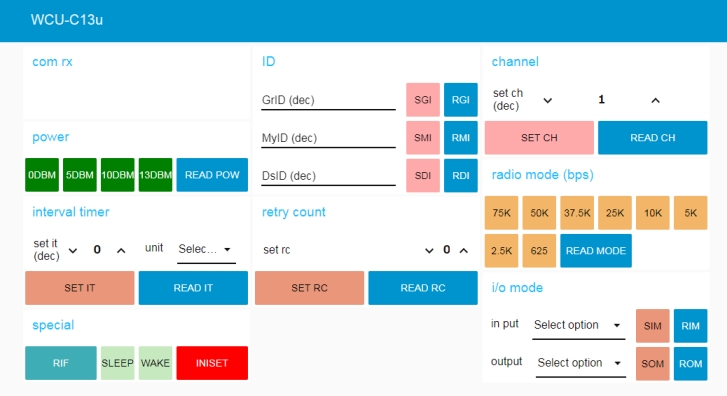

WCU-C13uの設定が簡単に行えるNode-REDによるサンプルコードを公開しています。 こちらをご覧ください。
上記のシリアルコマンドの代わりに各ボタンにより設定が可能です。
（別途Node-REDのインストールは必要になります）
|
I/O入力モード、A/D入力モードで送信されたデータが可視化できるようなサンプルコードも公開予定です。
各IDのデータを受信すると個別に振り分けてゲージやグラフを表示します。
（別途Node-REDのインストールは必要になります）
※Node-REDは、ブラウザ上で簡単にプログラムできる無償のツールです。
各種ブロックを配線することでプログラムでき、ネットとの親和性が高いため短期間でIoTのテストが行えます。
Node-REDホームページ
|
|
|
|
|
仕様 |
|
| 項 目 |
仕 様 |
| 電源電圧 |
2.2V～3.6V |
| 消費電流 |
送信 20mW 40mA（Typ） |
| |
送信 10mW 23mA（Typ） |
| |
送信 1mW 12mA（Typ） |
| |
受信 11mA（Typ） |
| |
スリープ 平均1uA （Typ・リーク電流を除く） |
| |
|
| サイズ |
15ｘ19mm アンテナを除く |
| |
拡張基板搭載時 23ｘ35mm SMA拡張基板搭載時 23ｘ48mm |
| |
|
| 無線部 |
国内電波認証済み |
| 周波数 |
920MHz帯 916.0MHz～929.45MHz 1～75ch （200kHz/100kHz間隔） |
| 送信出力 |
-10(0.1mW)～+13dBm(20mW) chにより制限あり |
| 通信速度 |
625bps（長距離）～75kbps（高速） chにより制限あり |
| 通信仕様 |
独自形式 F1D |
| 送信時間 |
動作モードによる 2.6ms～4s |
| 休止時間 |
動作モードによる 50ms～10s （連続送信時を除く） |
| キャリアセンス |
動作モードによる なし、1ms、5ms |
| 送信データ長 |
動作モードによる 1～220バイト |
| アンテナ |
ワイヤー（標準）、ダイポール、GPなど |
| |
|
| 動作モード |
シリアル入出力、I/O8入力、I/O4入力＋A/D4+Vcc 入力、I/O8出力など |
| |
|
| シリアル通信 |
通信速度 1200～921600Baud |
| |
8ビット ストップビット1 パリティなし （BUSY出力あり） |
| |
|
| A/D |
4ch+Vcc 12bit Vref 4.3V |
| |
|
| その他、デバイス仕様 |
CPU ARM M3+M0, 周辺 I2C I2S UART SPI 15GPIO AES 8chA/D
|
| |
プログラムのカスタマイズも可能 |
|
|
|
|
基板寸法 |
|
WCU-C13u 基板寸法
基板厚さ 0.6mm 端子間隔 2mm
|
EXT-C13/26u＋WCU-C13u 基板寸法
コネクタ間隔 2.54mm
|
EXTSMA-C13/26u＋WCU-C13u 基板寸法
コネクタ間隔 2.54mm
|
| 種類によってＵ．ＦＬコネクタのタイプやワイヤーアンテナ、SMAコネクタタイプがあります。アンテナは、アンテナの周囲に金属物を近づけないように設置してください。 |
|
|
|
