　WSUシリーズ　920MHz　IoT　ワイヤレスセンサ

ワイヤレスセンサの決定版！　工作機械の稼働状況確認・生産支援に

信号灯・光電スイッチ・近接センサ・電流センサなどの出力を無線転送してIoT化
後付けで既存システムには手を加えないので安心です
業界初バーコードリーダーのデータも転送、段取り替えにも対応します

WSUシリーズ　資料pdf
WSUシリーズへのお問い合わせはこちらまで　（詳細資料、お見積、デモ機、カスタマイズなど）
wsu-support-削除@k2-denshi.com
（アドレスをコピー後、「-削除」の部分を削除してください）

920MHz帯ワイヤレスセンサ　WSU-010			超小型信号灯用光センサ SLS-03　（WSU-010専用センサ）
46×111×28mm 　　突起部を除く	・信号灯センサ入力×３　専用センサSLS-03を接続・CTセンサ入力（AC専用）×２　推奨品以外は要テスト・接点入力×４・センサカウント値も送信　通信ロスト時も安心・バーコードリーダー入力×１　推奨品以外は要テスト・電源電圧　12～24V			・超小型で遮光面積を最小化　15×10×4mm 　（突起部を除く）・両面テープ＋結束バンドで取付　（結束バンド幅4.8mm以下）・フレキシブルケーブルで　取り回しが容易・中継ケーブルで長さ変更もOK ・特許出願済 ※色の判別はできません ※防水構造ではありません

920MHz帯ワイヤレスセンサ　WSU-012		920MHz帯USB送受信機 WCU-C13USB
46×111×28mm 　　　突起部を除く	・接点入力×６・接点出力×６・WSU-012間での通信が可能・WCU-C13USBからの出力も可　（コマンドによる出力制御）	・PCやCPUボードに接続してデータを送受信・仮想COM経由でシリアル出力・コマンドによる送信も可能　※WSUシリーズに対応していないバージョンも　　ありますのでご注意ください　（WSUと同時購入の場合は問題ありません）

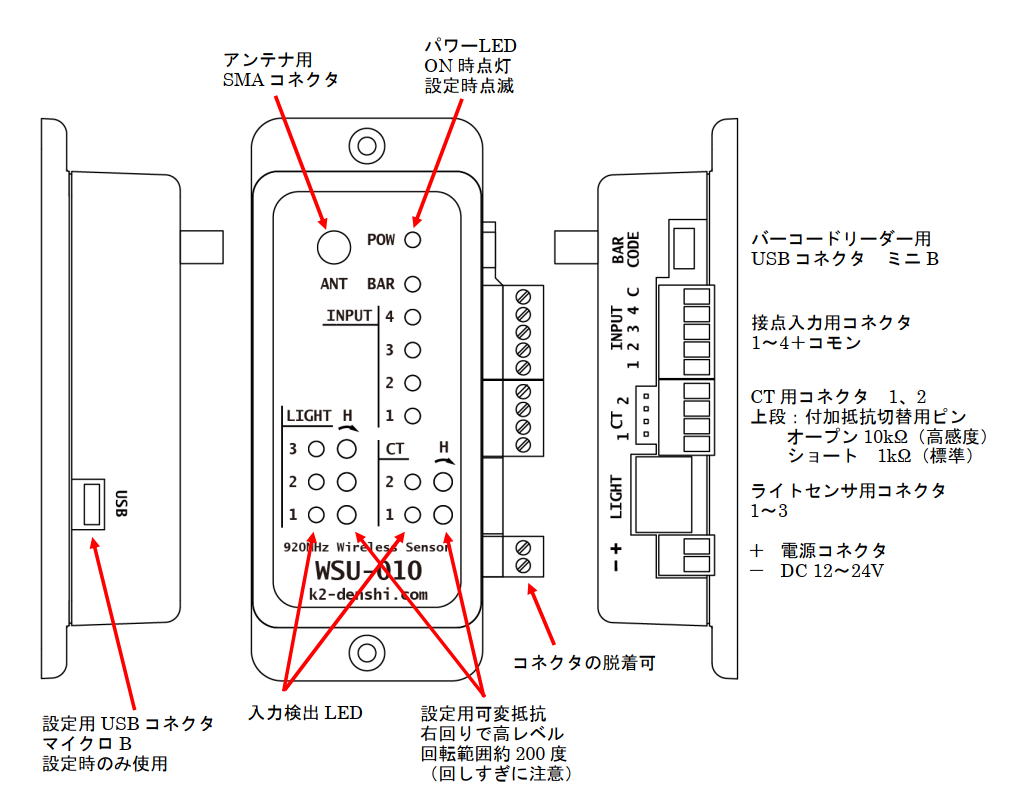

　　　WSU-010外観
　　　

　　　WSU-010接続例
　　　

　　 NodeRedでの表示例
　　　

　　Node-REDというブラウザ上に可視化できるツールを用いるとこのような表示ができます。
　　Node-REDは、ブロックを配線してプログラムが作れるので慣れると便利に使用できます。
　　WCU-C13uで受信したシリアルデータ（USB経由）を加工して表示させています。

　　データを受信すると、各入力値に対応してランプ表示が連動します。
　　ランプ右横のカウント値も更新されます。（H/Lどちらかの変化で1カウント　16bit繰り返し）
　　バーコードデータはそのまま文字が表示されます。

　　パトライトの表示やCTセンサの状況を記録して稼働時間や休止時間を記録することもできます。
　　本格的なカスタマイズをご希望の場合は、弊社までお問い合わせください。
